冷水機制冷劑壓力表介紹

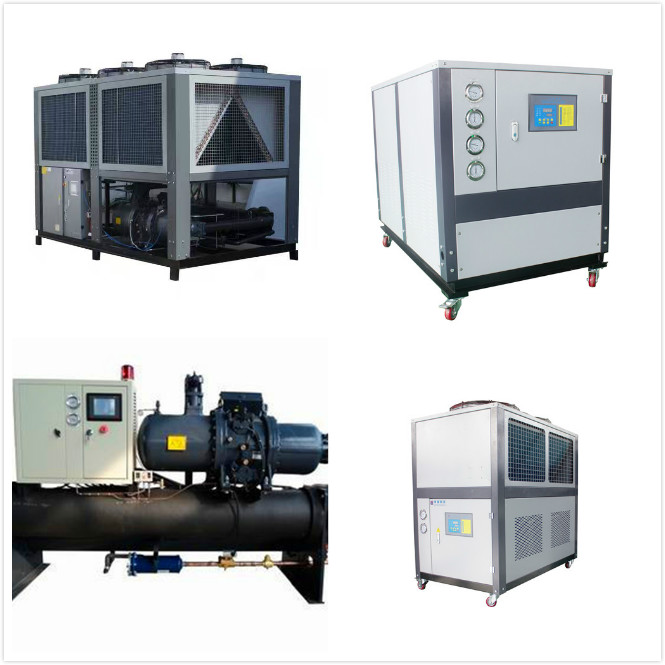

冷水機分為為風冷式冷水機，水冷式冷水機，螺桿式冷水機，低溫冷水機，冷水機制冷劑壓力表是冷水機不可缺少的輔助工具。是用于檢測系統冷媒不同階段的壓力值和使用人員掌握設備的運行狀況。 冷水機制冷壓力表一般分為“高壓表”和“低壓表”，即：一般“低壓表”最高讀值為1.8MPa或18bar，“高壓表”最高讀值為3.8MPa或38bar 。

冷水機制冷劑壓力表之讀壓力值：

低壓表最外一圈的數值為MPa的數值，如指針指到“3”即當前的壓力為0.3MPa，低壓表由外到內第二圈數值為1kg/cm2。高壓表最內一圈紅色字的數值為bar的數值，如指針指到“20”，即當前的壓力為20bar。不同壓力單位的轉換，1MPa≈101kg/cm2≈10bar≈145Psi

冷水機制冷劑壓力表之讀溫度值：

低壓表，由外往內數，第2圈藍色R407c溫度值，單位℃攝氏度，第4圈黑色R22溫度值，單位℃（攝氏度），如一臺冷水機冷媒使用R22，運行時低壓壓力0.5MPa對應的冷凝溫度約為6度，如一臺冷水機冷媒使用R134a，運行時低壓壓力0.3MPa對應的冷凝溫度約為9度

高壓表，由內往外數，第1圈、黑色、壓力值，單位MPa（兆帕）或bar，第2圈黑色、R404A溫度值，單位℃（攝氏度），第3圈、藍色、R134a溫度值，單位℃（攝氏度），第4圈、綠色、R22溫度值，單位℃（攝氏度），如一臺冷水機冷媒使用R22，運行時高壓壓力1.8MPa對應的冷凝溫度約為50度，如一臺冷水機冷媒使用R134a，運行時高壓壓力1.4MPa對應的冷凝溫度約為55度。
